Pošlete fotografie
Celé okno zvenku i zevnitř, detail zasklívací lišty nebo tmelu a detail rámu v okolí skla.
vakuové izolační sklo
Vakuové sklo ViGlass.
Neměňte celé okno.
Vakuové izolační sklo ViGlass je určené pro renovace starých, dřevěných a špaletových oken i moderní zasklení. Pokud je původní rám v pořádku, často stačí vyměnit jen sklo a získat vysokou tepelnou izolaci při mimořádně malé tloušťce.
rodinná firma od roku 1991
produktová řada
VI
G
lass
vakuové izolační sklo nové generace
Pro renovace i nová okna
Tenké sklo. Velký rozdíl.
Vakuová mezera mezi tabulemi omezuje přenos tepla, takže velmi tenké zasklení může dosahovat parametrů, kvůli kterým se jinak používá mnohem silnější izolační sklo.
od 6,15 mm
nejtenčí varianta; 6,3 mm S1.16 PRO má přímý Intertek U-test
0,47
W/m²K — nezávisle testovaná vybraná PRO skladba
až 80 %
prostup světla podle skladby a Low‑E povlaku
36 dB
Rw u vybrané laboratorně testované skladby 10,15 mm
Rychlé posouzení okna
Je starý rám pořád dobrý? Nejdřív zjistíme, jestli stačí vyměnit jen sklo.
Nemusíte hned objednávat nové okno. Pro první posouzení nám stačí pár jednoduchých informací a my řekneme, zda je ViGlass pro vaše okno reálné řešení.
2
Napište rozměr
Stačí orientační šířka × výška skla. Pokud znáte tloušťku původního skla nebo hloubku drážky, připište ji také.
3
Řekněte, co chcete zlepšit
Teplo, hluk, bezpečnost nebo zachování původního vzhledu. Podle toho doporučíme vhodnou skladbu.
První posouzení je nezávazné. Pokud fotografie nestačí, domluvíme zaměření a kontrolu rámu.
Poslat podklady k posouzení ↗
Hlavní výhoda ViGlass

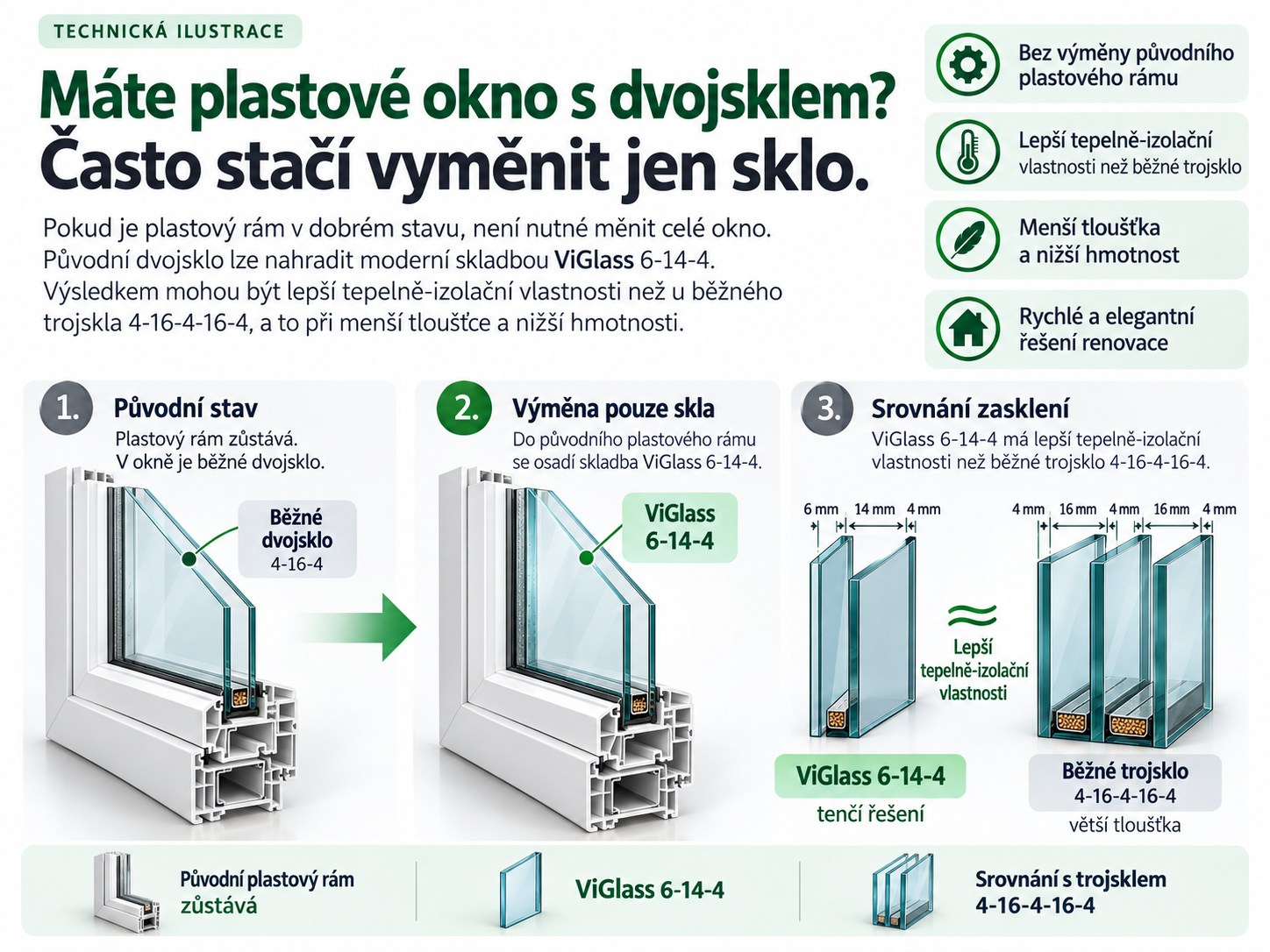

Máte plastové okno s dvojsklem? Často stačí vyměnit jen sklo.
Pokud je plastový rám v dobrém stavu, není nutné měnit celé okno. Původní dvojsklo lze nahradit moderní skladbou ViGlass 6‑14‑4. Výsledkem mohou být lepší tepelně‑izolační vlastnosti než u běžného trojskla 4‑16‑4‑16‑4, a to při menší tloušťce a nižší hmotnosti.
Stávající rám může zůstat. Vymění se jen sklo.
Tohle řešení je zajímavé hlavně tam, kde je plastový rám stále zdravý, ale původní dvojsklo už tepelně nestačí. Místo výměny celého okna lze často osadit novou skladbu ViGlass 6‑14‑4 do stávajícího rámu.
- Bez bourání původního rámuRám i většina okna mohou zůstat na místě. Řeší se jen nové zasklení.
- Lepší tepelná izolace než u běžného trojsklaVe vhodném návrhu může mít skladba ViGlass 6‑14‑4 lepší tepelně‑izolační vlastnosti než běžné trojsklo 4‑16‑4‑16‑4.
- Menší tloušťka a nižší hmotnostTo pomáhá tam, kde je prostor v drážce omezený nebo nechcete zatěžovat křídlo zbytečně silnou skladbou.
- Elegantní renovaceNa první pohled zůstává původní plastové okno, ale tepelný výkon se výrazně posune.
Důležité: konkrétní použitelnost vždy závisí na typu plastového profilu, rozměru, zasklívací liště, únosnosti křídla a přesném návrhu skladby. Proto každé okno nejdřív individuálně posoudíme.

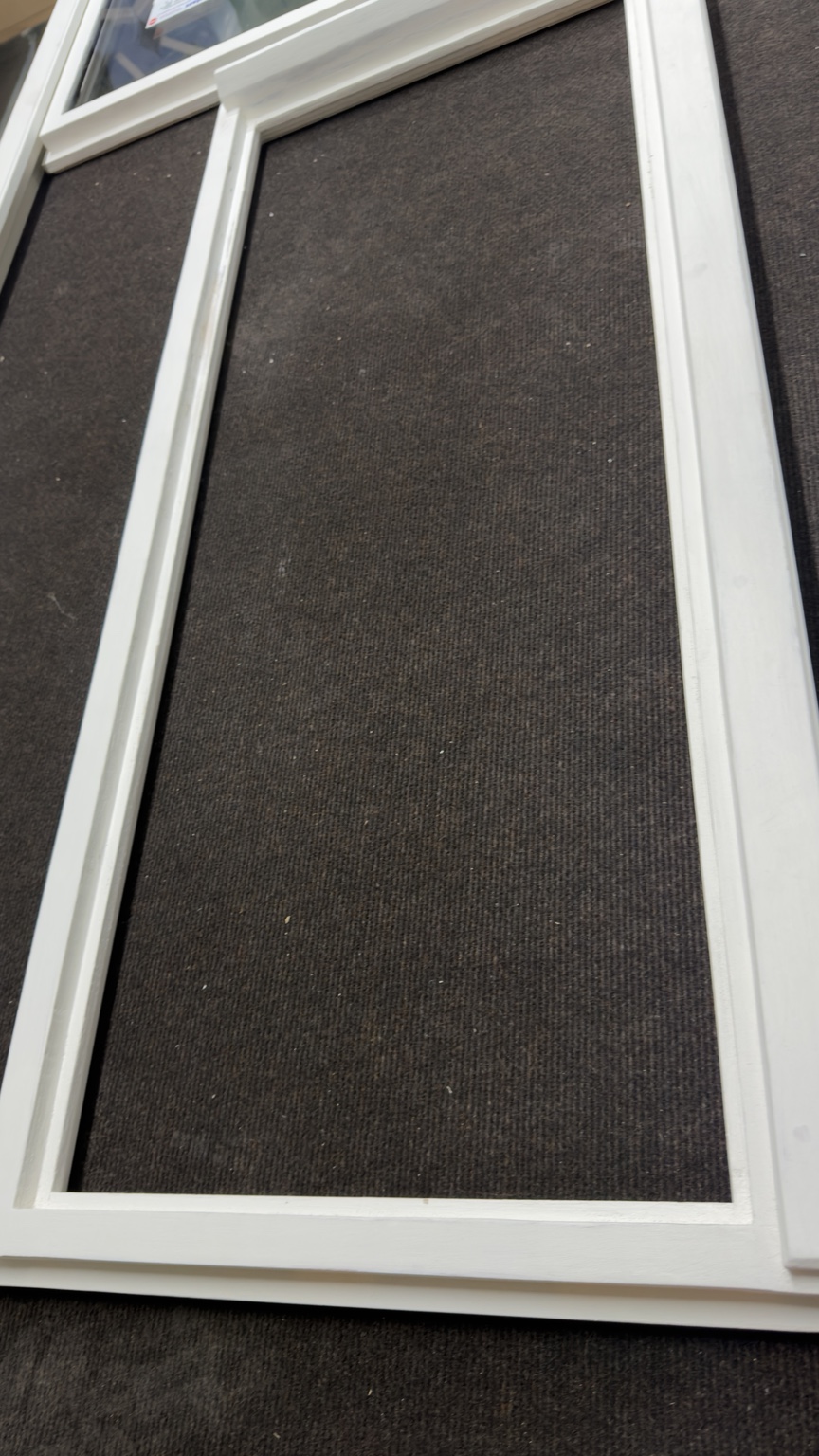

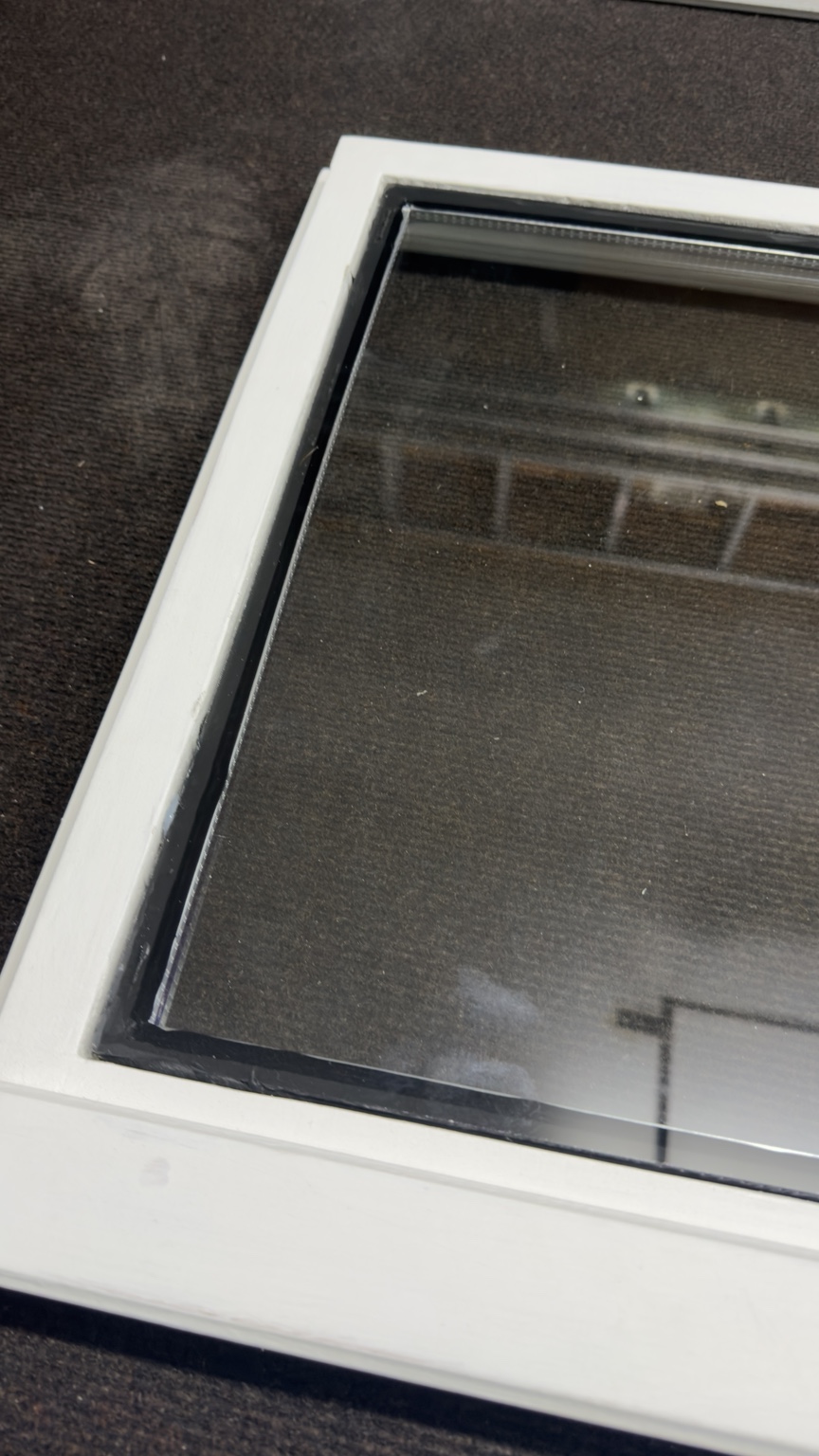

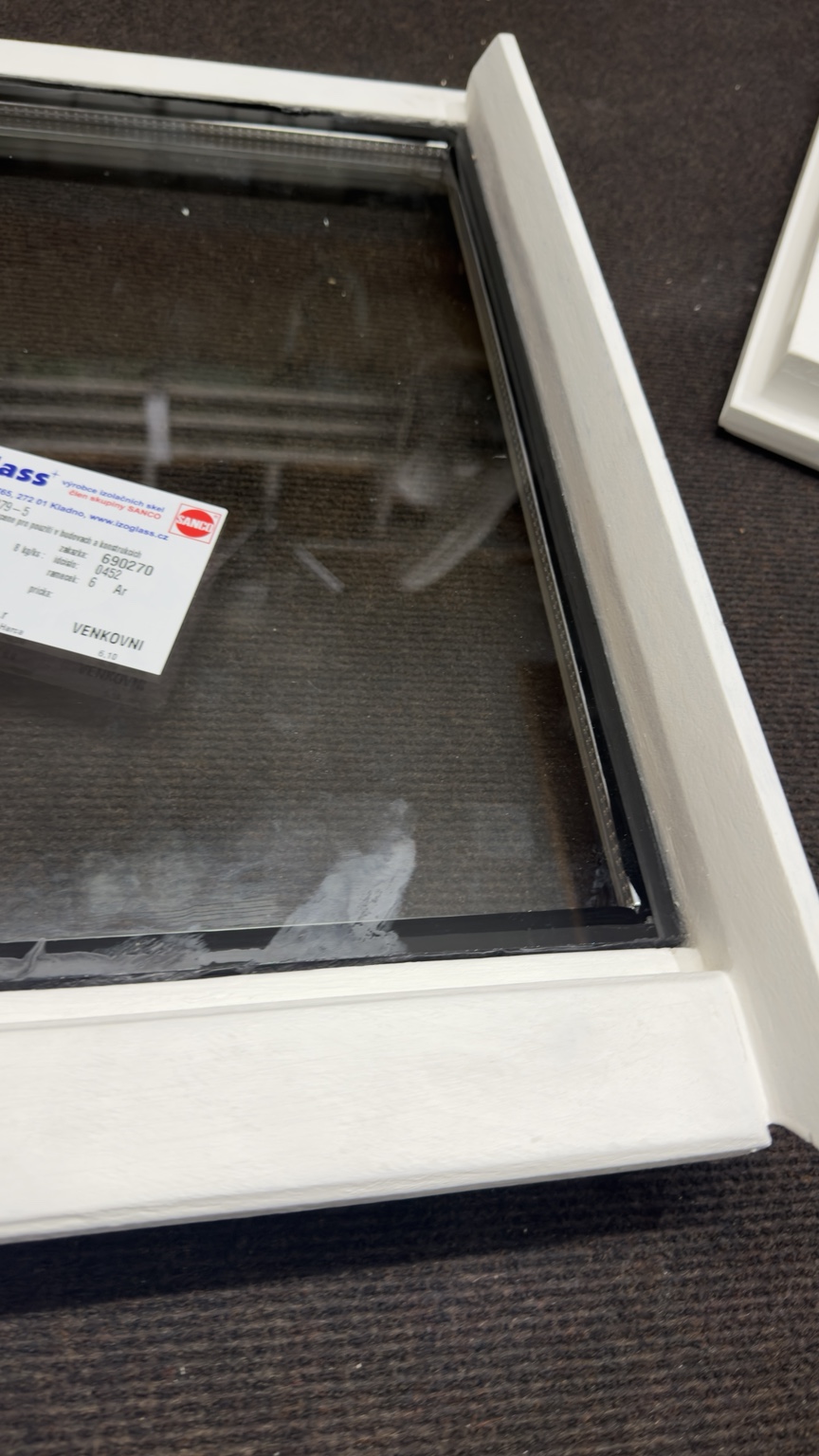

Renovace dřevěných oken • skutečné fotografie z dílny
Klasické izolační dvojsklo do starého rámu.
Když je původní dřevěný rám v dobrém stavu, může se po odborném posouzení upravit jeho drážka frézováním a osadit běžné izolační dvojsklo. Zachová se vzhled okna a vymění se jeho zasklení. Jde o další možnost renovace vedle vakuového skla ViGlass.
Každý starý rám je jiný. Nejdřív ověříme jeho stav, prostor pro frézování, hmotnost nového skla a možnost bezpečného utěsnění. Teprve potom doporučíme běžné dvojsklo, ViGlass nebo jiné vhodné řešení.
Posoudit moje okno

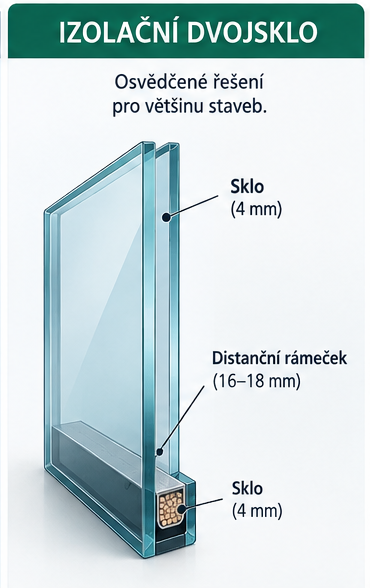

Klasické dvojsklo: široká mezera a distanční rámeček.
Klasické izolační dvojsklo
Mezi skly je široká dutina.
Typická skladba 4‑16‑4 má přibližně 24 mm. Dvě tabule odděluje distanční rámeček a mezera naplněná vzduchem nebo plynem.

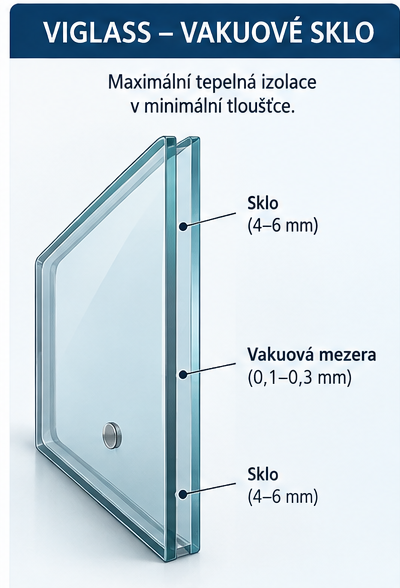

ViGlass
Vakuová mezera je extrémně tenká.
U VIG je mezera mezi tabulemi jen zlomkem milimetru. Proto se může celé sklo vejít tam, kde pro běžné dvojsklo nebo trojsklo není místo.
Praktický důvod
Starý, ale dobrý rám může zůstat.
Dobré okno nemusí pryč. Když rám vyhovuje, nové sklo mu může dát další život.
Produktová řada ViGlass
Čtyři tloušťky. Jedno správné řešení pro každé okno.
Konkrétní skladbu vybíráme podle rozměru, zatížení, prostoru v drážce, požadavků na bezpečnost, světlo a tepelnou izolaci. Řada ViGlass používá tepelně tvrzené (kalené) tabule ESG . U nejtenčí varianty výrobce uvádí plně tvrzené tabule; přímý Intertek tepelný test je veden pro skladbu 6,3 mm S1.16 PRO.
Nejtenčí řešení pro renovace a velmi úzké drážky.
Tepelně tvrzené ESG.
Intertek: 6,3 mm S1.16 PRO, ASTM C518, U = 0,470 W/m²K.
Univerzální tenká varianta. Často zajímavá pro běžné renovace.
ESG – tepelně tvrzené sklo.
Pro vyšší nároky, větší plochy a širší možnosti skladeb.
ESG – tepelně tvrzené sklo.
Silnější řešení pro náročnější konstrukce a větší formáty.
ESG – tepelně tvrzené sklo.

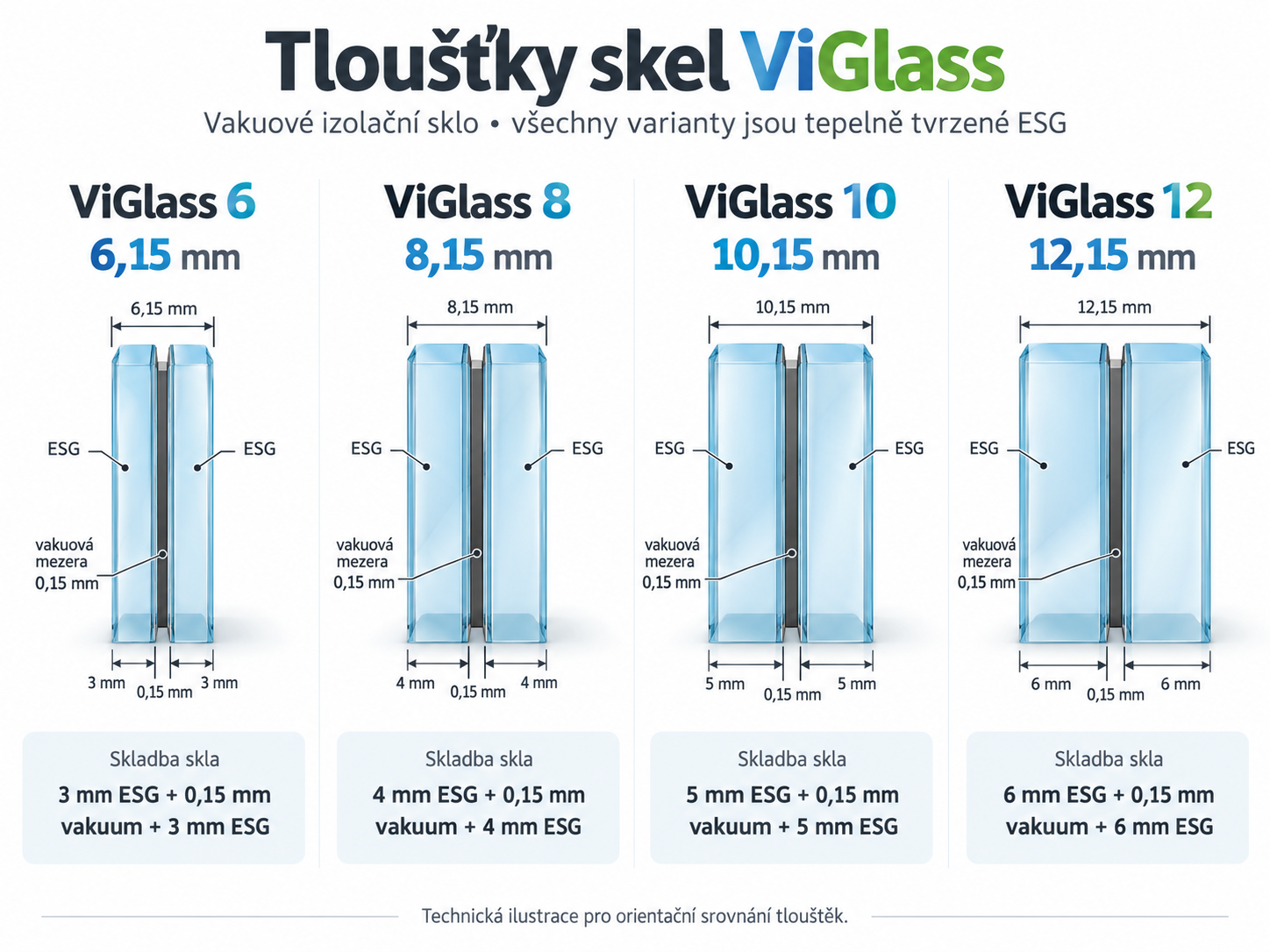

Tloušťky ViGlass v řezu:
6,15 / 8,15 / 10,15 / 12,15 mm. U každé varianty je vidět tloušťka obou ESG tabulí a vakuová mezera 0,15 mm.

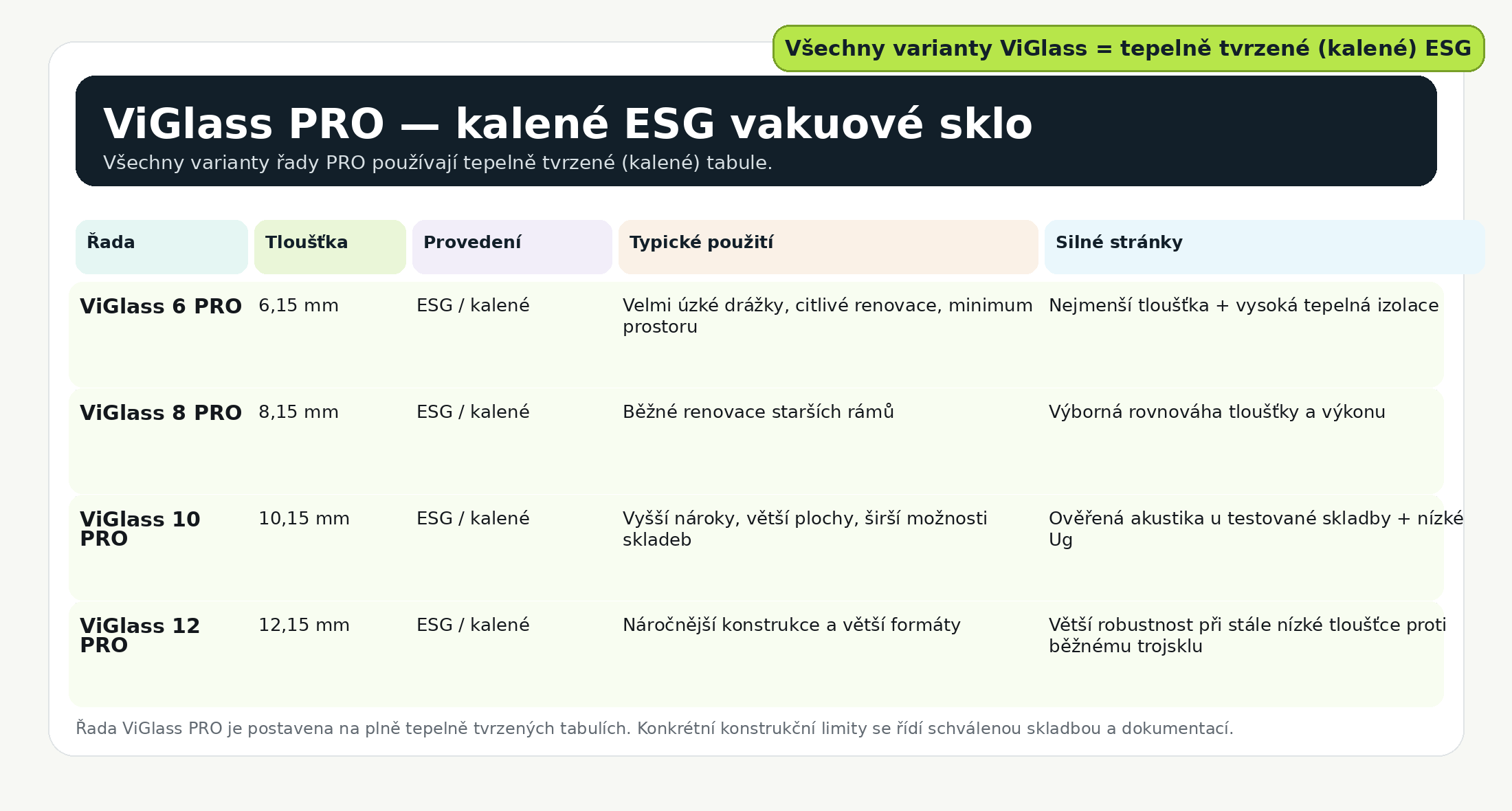

Obrázková tabulka pro rychlou orientaci: řady ViGlass 6 / 8 / 10 / 12 a jejich typické použití.
Označení ViGlass je obchodní označení projektu VacuSklo. Všechny varianty ViGlass používají tepelně tvrzené (kalené) tabule ESG. Konkrétní rozměrové a konstrukční limity se vždy řídí schválenou skladbou a dokumentací dodavatele.
Rychlé porovnání
Vakuové sklo, dvojsklo, trojsklo a akustické sklo.
Čtyři různé cesty. Každá dává smysl jinde. Proto zákazníkovi nejdřív zjistíme, co skutečně řeší: prostor, teplo, hluk nebo bezpečnost.
1 • ViGlass
Vakuové sklo
Nejtenčí řešení pro staré i nové rámy. Dvě tabule skla odděluje velmi tenká vakuová mezera, takže se dosahuje vysoké tepelné izolace při malé celkové tloušťce.
Největší výhoda:
výborné Ug při tloušťce přibližně 6,15–12,15 mm. Všechny varianty ViGlass používají tepelně tvrzené ESG tabule.
| Tloušťky | 6,15 / 8,15 / 10,15 / 12,15 mm |
|---|---|
| Tepelná izolace | U = 0,470 W/m²K u testované 6,3 mm S1.16 PRO; u vybraných PRO skladeb kolem 0,49–0,50 W/m²K |
| Prostup světla | cca 69–80 % podle konkrétní skladby a povlaku |
| Akustika | Rw 36 (-1;-3) dB u laboratorně testované 10,15 mm skladby |
| Bezpečnost | Tepelně tvrzené (kalené) tabule ESG |
2 • Dvojsklo
Izolační dvojsklo
Dvě tabule skla odděluje distanční rámeček a vzduchová nebo argonová mezera. Běžná skladba 4–16–4 má přibližně 24 mm.
Varianta s Conex 33.2:
jednu tabuli lze podle projektu nahradit vrstveným bezpečnostním sklem pro vyšší bezpečnost a podle celé skladby i lepší akustiku.
| Typická skladba | 4–16–4 |
|---|---|
| Celková tloušťka | cca 24 mm |
| Ug | typicky kolem 1,0–1,1 W/m²K |
| Prostup světla | typicky cca 77–84 % podle skel a povlaků |
| Akustika | typicky kolem 30 dB; lze upravit asymetrií nebo akustickým sklem |
| Bezpečnost | možná varianta s Conex 33.2 jako jednou z tabulí |

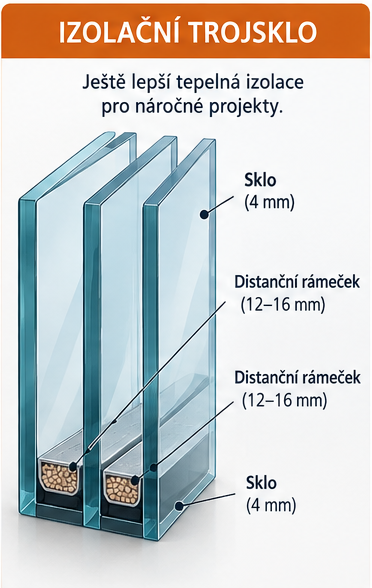

3 • Trojsklo
Izolační trojsklo
Tři tabule skla a dvě izolační mezery poskytují velmi dobrou tepelnou izolaci, ale za cenu větší tloušťky a hmotnosti celé jednotky.
Varianta s Conex 33.2:
i u trojskla může jednu z tabulí tvořit vrstvené bezpečnostní sklo podle požadavku na bezpečnost nebo akustiku.
| Typická skladba | např. 4–14–4–14–4 nebo podobná podle systému |
|---|---|
| Celková tloušťka | typicky cca 40–48 mm |
| Ug | typicky kolem 0,6–0,8 W/m²K |
| Prostup světla | obvykle nižší než u dvojskla; závisí na povlacích |
| Akustika | závisí hlavně na tloušťkách tabulí, asymetrii a použití vrstveného skla |
| Bezpečnost | možná varianta s Conex 33.2 jako jednou z tabulí |
4 • Akustické sklo

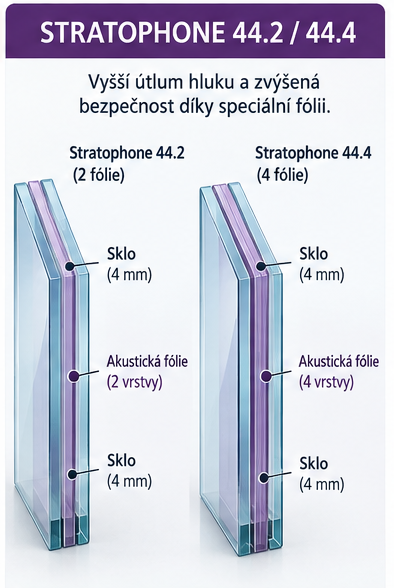

Stratophone 44.2 / 44.4
Vrstvené akustické bezpečnostní sklo používá speciální PVB mezivrstvu pro tlumení vibrací a hluku. Může být použito samostatně nebo jako součást izolačního dvojskla či trojskla.
44.2:
4 + 0,76 + 4 mm.
44.4:
4 + 1,52 + 4 mm. Technická ilustrace ukazuje rozdíl v tloušťce PVB mezivrstvy.
| Stratophone 44.2 | 4 mm sklo + 0,76 mm akustická PVB mezivrstva + 4 mm sklo; celkem cca 8,76 mm (nominálně 9 mm) |
|---|---|
| Stratophone 44.4 | 4 mm sklo + 1,52 mm akustická PVB mezivrstva + 4 mm sklo; celkem cca 9,52 mm (nominálně 10 mm) |
| Funkce | akustické vrstvené bezpečnostní sklo pro omezení vibrací a průchodu hluku |
| Samostatně | není izolační jednotka |
| V IGU | lze použít jako jednu z tabulí izolačního dvojskla nebo trojskla |
| Typ zasklení | Tloušťka | Prostup tepla Ug / U | Prostup světla LT | Zvuková neprůzvučnost Rw | Kde dává smysl |
|---|---|---|---|---|---|
|
ViGlass VIG
vakuové izolační sklo • kalené ESG |
cca 6,15–12,15 mm | cca 0,47–0,49 W/m²K u vybraných testovaných PRO skladeb | cca 69–80 % podle skladby | 36 (-1;-3) dB u testované 10,15 mm skladby; u 6,15 mm zatím bez samostatného akustického reportu | Renovace, tenké rámy, vysoká izolace při malé tloušťce; všechny varianty ViGlass jsou kalené ESG |
|
Akustické vrstvené sklo
např. Stratophone / obdobná skladba |
podle skladby | samostatně není izolační jednotka | podle skladby | vyšší útlum je možný podle konkrétní akustické skladby | Když je hlavní prioritou hluk a bezpečnost |
|
Izolační dvojsklo
typicky Low‑E + plyn |
cca 24 mm | typicky kolem 1,0–1,1 W/m²K | typicky cca 77–84 % | typicky kolem 30 dB | Běžná nová a rekonstruovaná okna |
|
Izolační trojsklo
typická energetická skladba |
cca 40–48 mm | typicky kolem 0,6–0,8 W/m²K | typicky nižší než u dvojskla | záleží na asymetrii a akustické skladbě | Novostavby, když nevadí větší tloušťka a hmotnost |
Hodnoty mimo konkrétní testované ViGlass/VIG skladby jsou orientační příklady běžných konfigurací. Pro nabídku vždy počítáme konkrétní sklo.
Jak probíhá výměna
Rám zůstává. Mění se sklo.
Jednoduchý příběh, který zákazník pochopí za pár sekund. Jakmile budeme mít první vlastní realizaci, doplníme sem skutečné video LANA.
1
Posoudíme rám
Zkontrolujeme stav okna, drážku, rozměr a možnosti zasklení.
2
Vyjmeme původní sklo
Rám zachováme, pokud je technicky v pořádku.
3
Osadíme ViGlass
Správné podložení, vůle, zakrytí hrany a kompatibilní zasklívací materiály.
4
Dokončíme okno
Zalištujeme nebo zatmelíme podle původní konstrukce.
▶
Místo pro vlastní video: staré sklo → ViGlass → hotové okno

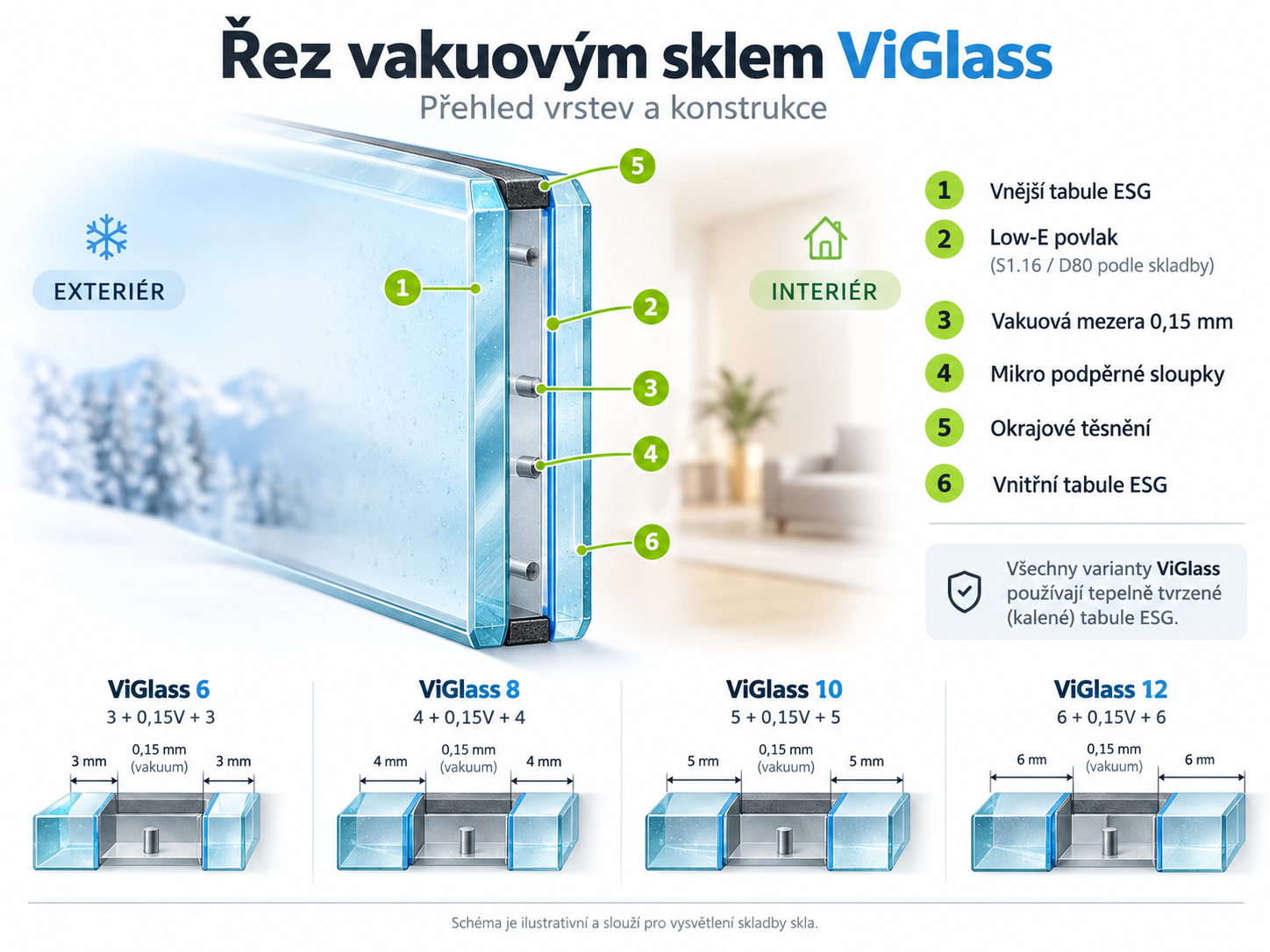

Jak je ViGlass postavené
Řez sklem a popis jednotlivých vrstev.
Technický obrázek ukazuje vnější a vnitřní tabuli ESG, Low‑E povlak, vakuovou mezeru 0,15 mm, mikro podpěrné sloupky a okrajové těsnění.
Řez ViGlass:
technická ilustrace slouží k jednoduchému vysvětlení konstrukce vakuového skla zákazníkovi.
Bezpečnostní skla
Když nestačí jen teplo. Přidáme i bezpečnost.
Do izolačního dvojskla nebo trojskla můžeme podle konkrétního okna použít vrstvené bezpečnostní sklo Conex 33.2 nebo akustické vrstvené sklo Stratophone 44.2 / 44.4 . Sklo tak může řešit současně tepelnou izolaci, bezpečnost a podle zvolené skladby také hluk.
Vrstvené bezpečnostní sklo. Při rozbití zůstávají střepy přichycené k fólii. Lze jej použít jako jednu z tabulí izolačního dvojskla nebo trojskla.
Akustické vrstvené sklo pro vyšší komfort v hlučnějším prostředí. Vhodné i jako součást izolačního skla podle návrhu skladby.
Silnější vrstvená varianta s větším podílem akustické PVB mezivrstvy. Použití vždy navrhujeme podle rámu, rozměru a požadavků zákazníka.
Nejdřív zjistíme, co je hlavní problém: chlad, hluk, bezpečnost nebo málo místa v rámu. Teprve potom navrhneme konkrétní skladbu.
Technická důvěryhodnost
Nejen hezký web. Sklo musí mít data.
Na webu uvádíme jen parametry, které máme doložené pro konkrétní skladbu. Zákazník i projektant tak vidí, co je marketing a co je laboratorní výsledek.
Intertek — ViGlass 6 PRO
Report P0492.01-116-25 R1 • ASTM C518 • 6,3 mm S1.16 PRO • 6 vzorků 350 × 350 mm • U = 0,470 W/m²K.
ESG — tepelně tvrzené sklo
Řada ViGlass používá tepelně tvrzené (kalené) tabule ESG. V podkladech HaanGlas jsou EN 12150 testy pro tvrzené tabule více tlouštěk a vybrané VIG skladby.
EN 12150 / EN 12600
Testy bezpečnostních vlastností a nárazové odolnosti u vybraných skladeb.
Akustika — přesně podle reportu
Samostatný ISO 10140‑2 report máme pro 10,15 mm S1.16 BASIC: Rw 36 (-1;-3) dB. Pro 6,15 mm zatím konkrétní laboratorní akustický report neuvádíme.
Weathering tests
Vybrané VIG a hybridní skladby prošly akcelerovanými klimatickými testy.
SGCC / IGCC
Certifikace vybraných VIG, hybridních a tvrzených výrobků.
Výrobní záruka
U vybraného systému je deklarována 15letá záruka; vždy podle konkrétních podmínek dodavatele a správné montáže.
Technický list
Montážní návod
Záruční podmínky
Tepelný test
Akustický test
Bezpečnostní testy
Nejčastější otázky
Co bude zákazník chtít vědět.
Musím kvůli ViGlass vyměnit celé okno?
Ne automaticky. Pokud je rám zdravý a konstrukčně vhodný, hlavním smyslem vakuového skla je právě možnost modernizovat zasklení při zachování rámu.
Může být v dvojskle nebo trojskle Conex 33.2?
Ano. Conex 33.2 lze podle konkrétního návrhu použít jako jednu z tabulí izolačního dvojskla nebo trojskla. Výsledná skladba se vždy volí podle rámu, rozměru, bezpečnosti, tepelné izolace a případně i požadavku na hluk.
Je vakuové sklo stejné jako dvojsklo?
Ne. U klasického dvojskla je mezi tabulemi relativně široká dutina. U VIG je vakuová mezera extrémně tenká a tabule drží od sebe drobné podpěrné body.
Je ViGlass nejlepší také proti hluku?
Ne vždy. VIG nabízí velmi dobrý poměr tepelné izolace a malé tloušťky. Pokud je jedinou prioritou hluk, může být vhodnější speciální akustická skladba. Proto porovnáváme konkrétní možnosti.
Kolik bude stát moje okno?
Cena závisí na rozměru, tloušťce, typu Low‑E, bezpečnostní skladbě, počtu kusů a montáži. Proto nechceme zobrazovat univerzální ceník, který by byl zavádějící.
Jsou všechna ViGlass skla kalená?
Ano. Řada ViGlass používá tepelně tvrzené (kalené) tabule ESG. Tloušťka 6,15 / 8,15 / 10,15 / 12,15 mm se volí podle rozměru, zatížení a prostoru v rámu.
Jakou tloušťku zvolit?
6,15 / 8,15 / 10,15 / 12,15 mm není žebříček kvality. Volba závisí hlavně na rozměru, zatížení a prostoru v rámu.
Má nejtenčí ViGlass 6 vlastní laboratorní test?
Ano. HaanGlas má pro 6,3 mm S1.16 PRO Intertek report P0492.01-116-25 R1 podle ASTM C518 s výsledkem U = 0,470 W/m²K. Samostatný akustický report pro 6,15 mm zatím na webu neuvádíme.
VacuSklo Praha a celá ČR
Vakuové sklo pro renovace starých, dřevěných a špaletových oken.
VacuSklo od Sklenářství LANA navrhujeme podle konkrétního rámu, rozměru a požadavků na teplo, hluk a bezpečnost. Montáže řešíme v Praze i po celé České republice.
